ETL: Xplentyのクラスタとノードを理解しよう！

はじめに 今回のユーザガイドは、多くのお客様からご質問をいただく「クラスター」と「ノード」について、本記事で解説します。 Xplentyはクラウド上で動作する仕組みなので、オンプレミス型ツールとは少し考え方が異なります。 このため、運用において不可欠な概念が「クラスター」と「ノード」です。 ここでは、Xplenty におけるクラスターとノードの役割や使い方を、具体例を交えて丁寧に見ていきます。 クラスターとノードとは？ Xplenty では、データ処理の手順（パッケージ）を「クラスター」で実行します。 その際に頻繁に出てくる用語が「クラスター（Cluster）」と「ノード（Node）」です。以下に定義を示します。

クラスター 　データ処理を行うためにまとめられた計算資源の集まり、いわば「作業場」です。 　Xplenty のクラスターは、1つ以上のノードで構成されます。

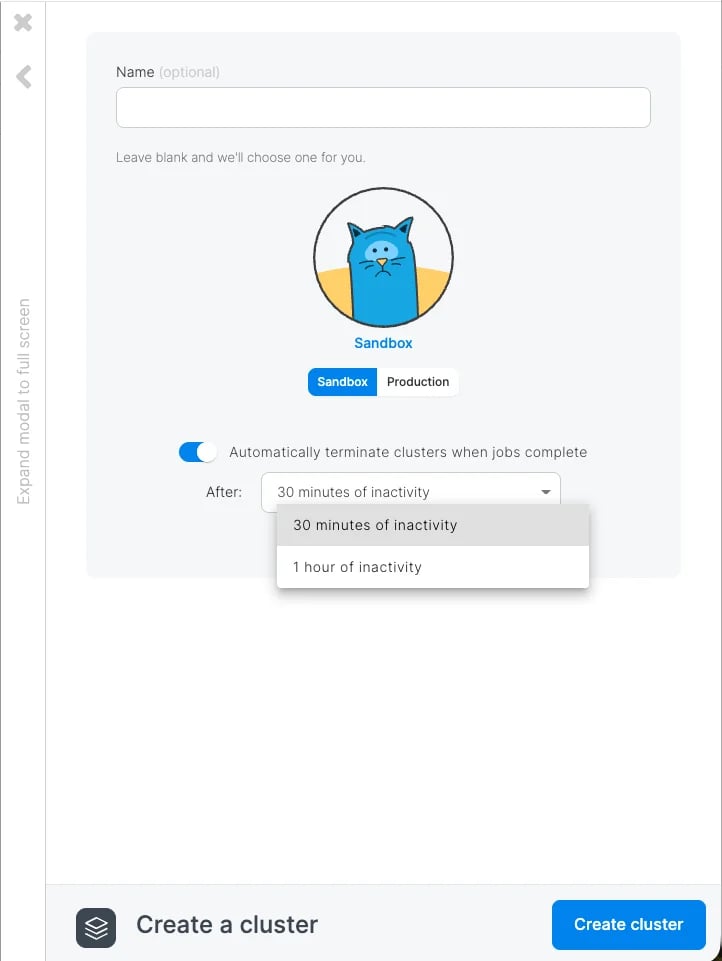

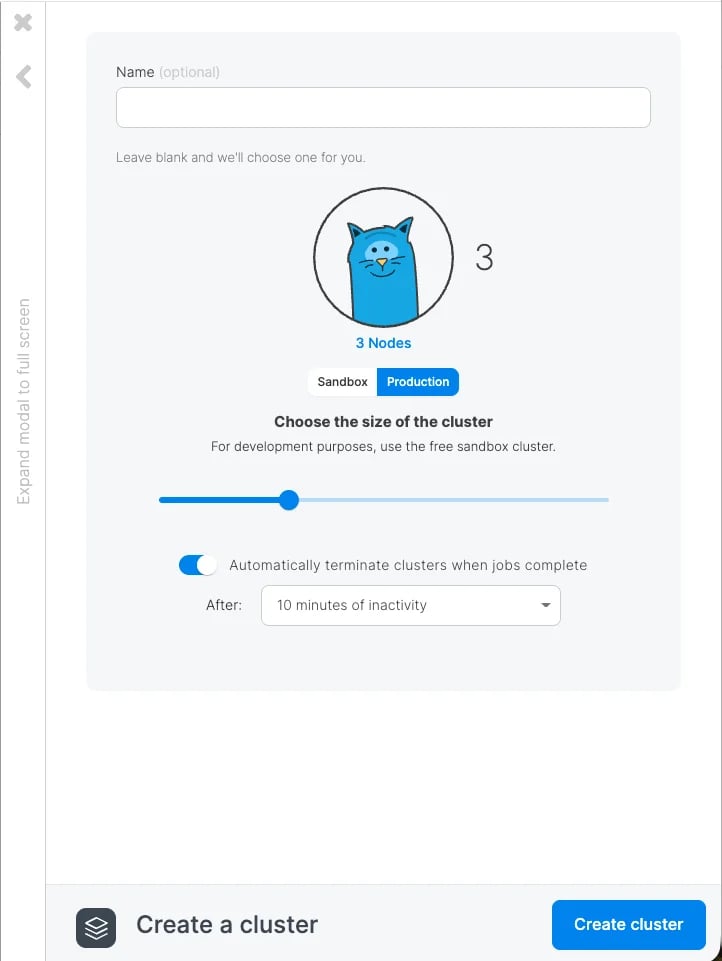

ノード 　クラスターを構成する要素で、実際にデータ処理を担う「作業者」のような存在です。 　Xplenty では、1ノードで最大 3パッケージ（並列処理なし）を同時実行できます。 また、Xplentyの画面でクラスターを作るとき、以下の2種類が選べることがわかります。 項目 サンドボックス・クラスター プロダクション・クラスター 画面 作成可能数 アカウントごとに１つだけ 複数作成可能(プランによる上限あり) 使用時間制限 なし あり(1ヶ月当たりの上限) ノード数 常に1個(追加不可) 複数指定可能(プランによる上限内に) スケジューラーで指定 不可 可能 用途 開発、テスト、手動実行 本番運用、定期実行やパッケージの並列実行 inactive time※ 30分 /１時間 1分 / 10分 / 30分 / 1時間 / 4時間 / 8時間 / 12時間 / 1日 / 3日 / 5日 / 7日 ※ inactive timeとは？ クラスターにジョブ（実行しているパッケージ）がなくても、クラスターを維持する時間のことです。次のパッケージ実行までどれぐらいそのクラスターを維持するかを決める時間設定です。 ノードアワーの確認と計算 サンドボックス・クラスターは、スケジューラーへの指定やノード追加の出来ない事に対して使用時間の制限はありません。その故、手軽にパッケージの実行テストや手動実行の時に使います。 一方で、プロダクション・クラスターは、ノード追加による大量データの並列処理やスケジューラーによる定期実行などのより優れて機能を提供しています。より多くのコンピューティング資源を使うため、プランによるクラスターの使用時間が決まっています。この使用時間をXplentyではノードアワーと言います。 ここからはノードアワーとそれの計算の仕組みに対してみてみましょう。

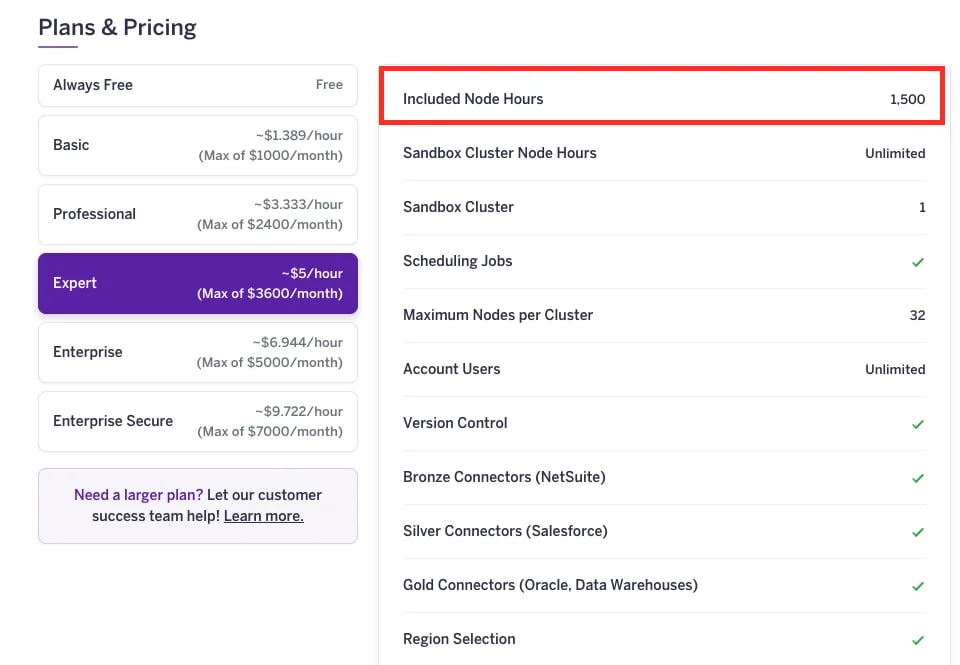

• 契約ノードアワーの確認 契約ノードアワーの確認は、Herokuの場合はHeroku Add-Onページにアクセスして頂いてintegrate.ioのPlan & Price部分が参考になると思います。プランごとのIncluded node hoursがプロダクション・クラスターの使用時間です。

直接契約の場合はHeroku Add-Onの表とは異なりますの、担当営業にお問い合わせください。

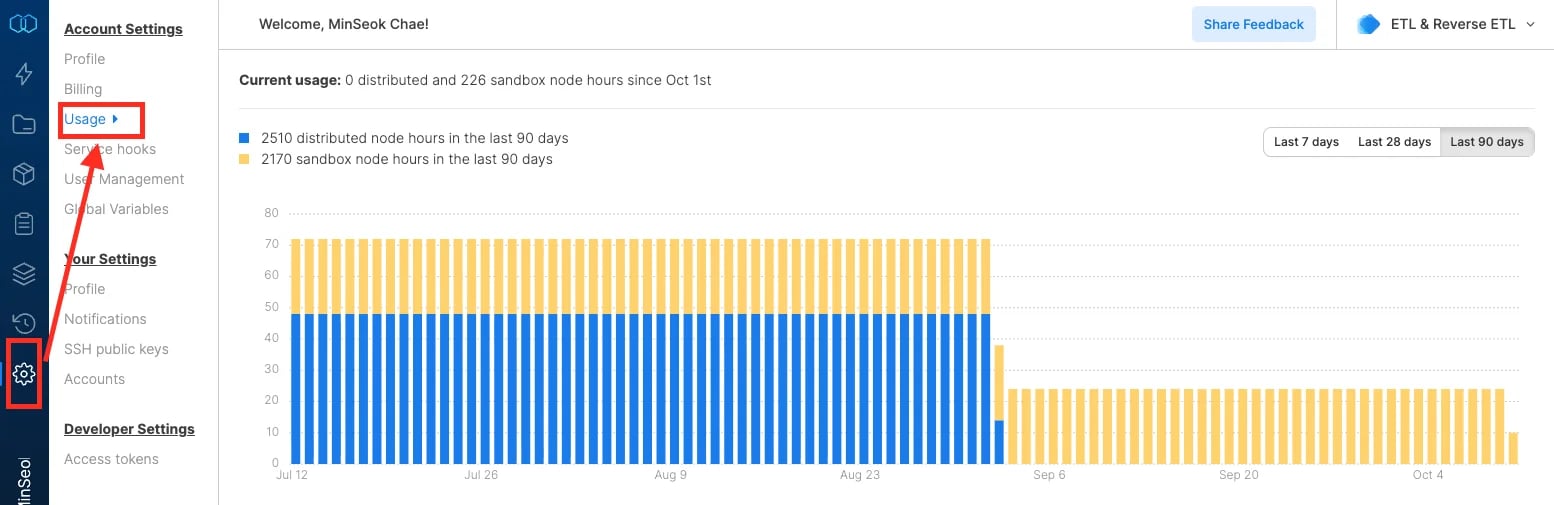

• 現在までの消費ノードアワーの確認 決まったノードアワーを全て消費すると基本的にプロダクション・クラスターの生成が出来なくなります。 この事態を防ぐために月の初めから現在までノードアワーの消費状況を確認する必要があるので、Settings-Usage(下記の図をご参照)にて確認できます。 黄色いバーはサンドボックス・クラスターの使用時間でおり、水色のバーはプロダクション・クラスターの使用時間です。

• ノードアワーの計算の仕組み 多くのお客様から寄せられたお問い合わせの１つがノードアワーの計算の仕組みです。 1ヶ月のデータパイプラインをXplenty上で回すために必要な合計のノードアワーを事前に計算しておく事で、継続的なデータパイプラインの運用に最適なプランの選択が出来ます。 計算式は下記のように非常にシンプルで、計算式のサンプルの表も合わせてご覧ください。
• ノードアワー計算式
• クラスター維持時間の計上単位 - 1時間
• ノード数 x 維持時間 = ノードアワー

ケース 使用ノード数 クラスター維持時間 消費ノードアワー ケーズ-1 1 1~59分 1時間 ケーズ-2 1 1時間 1~59分 2時間 ケーズ-3 2 30分 2時間 ケーズ-4 2 1時間 2時間 クラスターの維持時間とinactive timeの関係 クラスターの生成時やスケジューラーのクラスター設定画面でよく見かけるのがinactive timeです。これによりクラスターがアイドル状態（実行中のジョブがない状態）をどれぐらいに維持するかが決まります。弊社は、このinactive timeの調整で集中してジョブを実行することをお勧めします。 分かりやすく、例でノードアワーの消費がどれぐらい節約できるか見てみましょう。

• 条件：実行時間が10分掛かるジョブを20分間隔で実行（１ノードのクラスター）

ケース クラスター生成回数 ジョブの総実行時間 消費ノードアワー inactive timeの設定なし 3回（ジョブの実行毎に生成して削除） ３ x ７分 = ２１分 ３ x １時間 = ３時間 inactive timeの10分 1回(ジョブ実行とinactive timeの10分で１回) ３ x ７分 = ２１分 １ x １時間 = １時間 簡単な例ですが、inactive timeの適切な設定によって2時間が節約になりました。ぜひ、inactive timeで効率的にクラスターをお使い頂ければ幸いです。 クラスターにノードの追加を考慮する時は？ 通常、１ノードクラスター（基本設定）で十分だと思いますが、クラスターにノード追加は何を持って判断したら良いでしょうか？ ノードの追加基準について、下記のように整理してみました。ご参考になれば幸いです。 ケース ソース デスティネーション １ノードに対する設定値

​

パッケージの同時実行

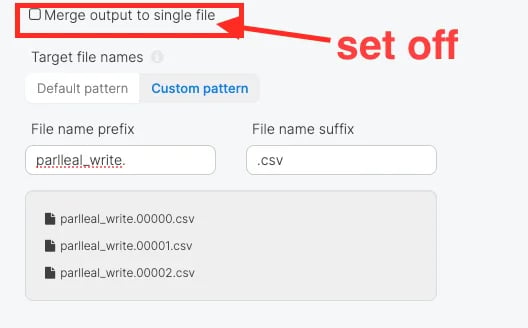

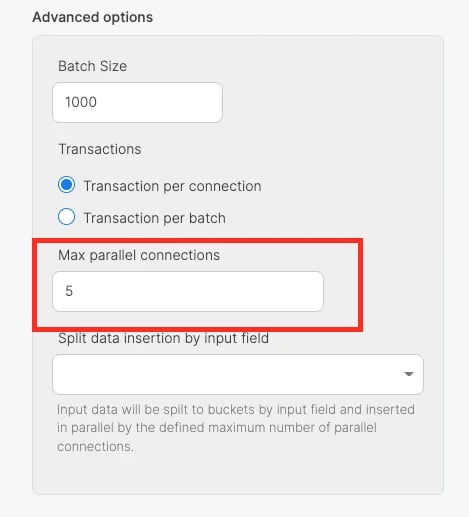

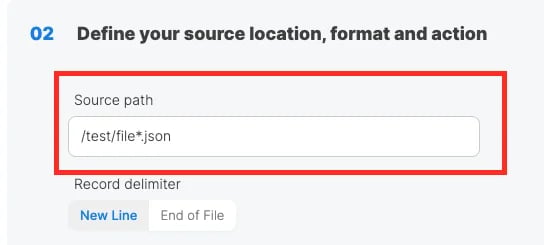

１ノードでは最大3パッケージまで Databaseの並列処理 parallel connectionsを５に設定 File Storageの読込み/書込み ノード数に応じて自動割り当てになる 状況に応じて、ノード数を増やすのが効果的かどうかを判断すると良いかと思います。 後書き 以上でクラスターとノードについて見てみました。 弊社、integrate.ioはリーズナブルな価格でお客様のDX/AI構築に必須である賢いデータ転送機能を提供しております。 ぜひ、２週間の無料トライアルにてXplentyを試して頂ければと存じます。 心からお待ちしております。
